VMware NSX : réseau virtuel et micro-segmentation en pratique

Architecture NSX, overlay Geneve, passerelles Tier-0 et Tier-1, VPC et pare-feu distribué : les principes, une méthode de micro-segmentation et les pièges à éviter.

VMware NSX fait pour le réseau ce que vSphere a fait pour les serveurs : il découple les réseaux, le routage et la sécurité du matériel physique. Un nouveau réseau applicatif se crée en quelques secondes, sans ticket à l'équipe réseau, et chaque machine virtuelle est protégée par un pare-feu appliqué au plus près de sa carte réseau. Intégré à VMware Cloud Foundation, NSX est aussi la base de la micro-segmentation, l'un des meilleurs moyens de limiter la propagation d'une attaque.

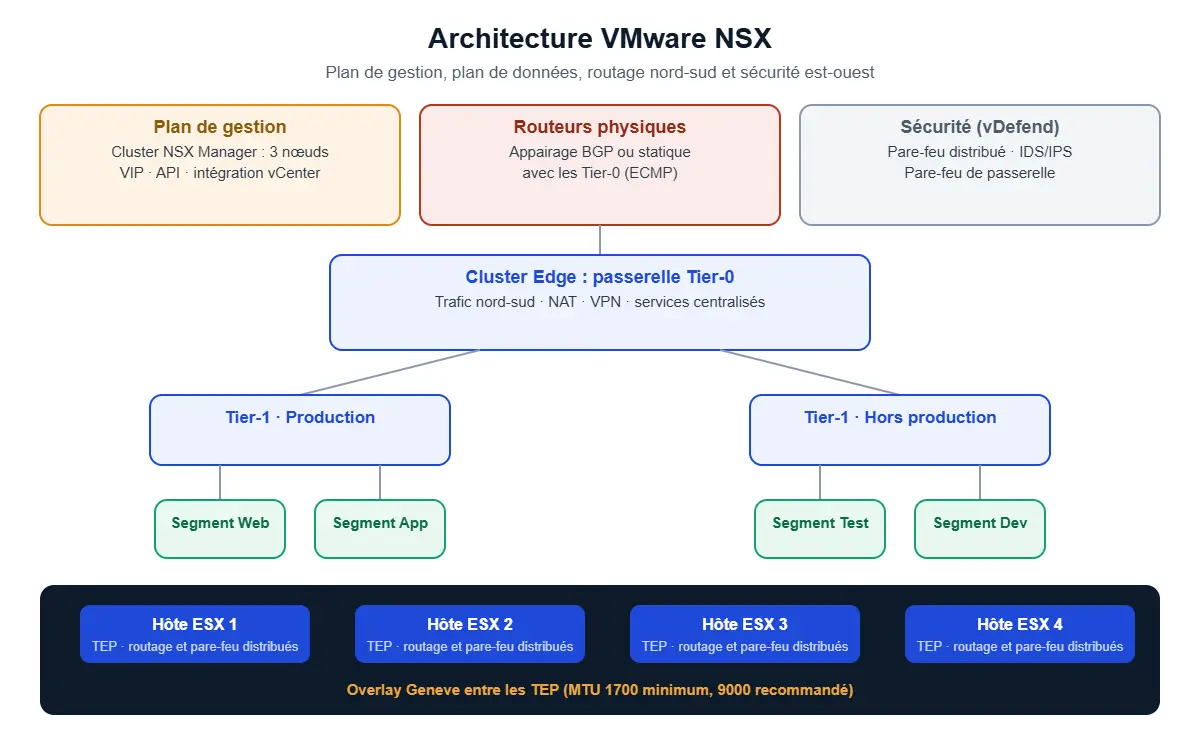

Les briques de NSX

Élément	Rôle
NSX Manager	Plan de gestion et de contrôle : interface, API, configuration. Déployé en cluster de 3 nœuds avec une adresse virtuelle.
Nœuds de transport	Les hôtes ESX et les nœuds Edge qui transportent le trafic.
TEP et overlay Geneve	Chaque hôte encapsule le trafic des segments dans des tunnels Geneve entre ses TEP. Le réseau physique ne voit qu'un VLAN de transport.
Segments	Les réseaux de niveau 2 sur lesquels se connectent les machines virtuelles.
Passerelle Tier-1	Routeur d'un environnement ou d'un tenant : routage entre ses segments, NAT, équilibrage de charge, DHCP.
Passerelle Tier-0	Lien avec le réseau physique (BGP ou routes statiques, ECMP), trafic nord-sud.
Nœuds Edge	Hébergent les services centralisés des passerelles : NAT, VPN, pare-feu de passerelle, connexion au monde physique.
Pare-feu distribué	Règles appliquées dans le noyau de chaque hôte, sur chaque carte réseau virtuelle.

Le routage est lui aussi distribué : deux machines de segments différents sur le même hôte communiquent sans passer par un routeur externe ni par un Edge. Seul le trafic nord-sud et les services à état traversent les nœuds Edge.

VPC : le modèle de consommation de VCF 9

Avec VCF 9, NSX propose des VPC (Virtual Private Cloud), sur le modèle du cloud public. Un projet ou une équipe reçoit son espace réseau isolé, avec des sous-réseaux publics ou privés, sans manipuler directement les passerelles Tier-0 et Tier-1. La passerelle de transit distribuée simplifie la connexion des VPC au réseau physique. C'est le modèle à privilégier pour offrir du libre-service via VCF Automation.

Concevoir l'architecture

MTU : l'encapsulation Geneve exige au moins 1600 octets sur le réseau de transport ; 1700 est le minimum recommandé, et 9000 de bout en bout évite toute surprise.
Cluster Edge : au moins deux nœuds, idéalement dans un cluster vSphere dédié ou un pool de ressources protégé. Le dimensionnement (Medium, Large, Extra Large ou serveur physique) dépend du débit nord-sud et des services activés.
Tier-0 actif-actif ou actif-passif : l'actif-actif maximise le débit avec ECMP ; l'actif-passif est requis pour certains services à état comme le NAT sur le Tier-0.
BGP et BFD avec les routeurs physiques, sur deux VLAN de liaison distincts pour la redondance.
Haute disponibilité : trois NSX Manager répartis sur des hôtes différents (règles d'anti-affinité), sauvegardes automatiques vers un serveur SFTP.

Micro-segmentation : une méthode en cinq étapes

La micro-segmentation consiste à n'autoriser entre les charges de travail que les flux strictement nécessaires, y compris à l'intérieur d'un même réseau. Elle empêche un attaquant qui a compromis un serveur de rebondir librement vers les autres.

Observer : collecter les flux réels pendant plusieurs semaines (VCF Operations for Networks ou les outils d'analyse de NSX) pour savoir qui parle à qui.
Étiqueter : poser des tags sur les machines (environnement, application, rôle) et construire des groupes dynamiques à partir de ces tags plutôt que des adresses IP.
Protéger d'abord les grandes zones : séparer production, hors production et administration (catégorie Environnement).
Isoler les applications : une politique par application, avec ses flux entrants, internes et sortants (catégorie Application).
Basculer la règle par défaut de « autoriser » vers « refuser », application par application, en journalisant les refus pour repérer les oublis.

Exemple de politique pour une application à trois niveaux :

Source	Destination	Service	Action
Tout (via le répartiteur)	Groupe app-crm-web	HTTPS	Autoriser
app-crm-web	app-crm-api	TCP 8443	Autoriser
app-crm-api	app-crm-db	PostgreSQL	Autoriser
Bastions d'administration	app-crm (tous)	SSH	Autoriser
Tout	app-crm (tous)	Tout	Refuser et journaliser

Au-delà du pare-feu, l'offre de sécurité vDefend ajoute en option la détection et prévention d'intrusion distribuée (IDS/IPS), la prévention des malwares et l'analyse comportementale du réseau.

Exploitation au quotidien

Traceflow pour suivre un paquet de bout en bout et voir quelle règle l'a bloqué.
Journaux du pare-feu distribué envoyés en syslog vers Graylog ou le SIEM : les refus inhabituels sont souvent les premiers signes d'une compromission.
Sauvegardes de NSX Manager testées régulièrement par une restauration.
Gestion des règles comme du code via l'API ou Terraform, avec revue et historique.

Les pièges à éviter

Un MTU incohérent sur un seul lien physique : symptômes intermittents et difficiles à diagnostiquer.
Des règles fondées sur des adresses IP plutôt que sur des tags : elles deviennent ingérables à la première migration.
Un passage brutal en refus par défaut sans phase d'observation : coupure de production garantie.
Oublier d'exclure les composants d'infrastructure critiques (NSX Manager, vCenter) des règles trop larges.
Des nœuds Edge sous-dimensionnés qui deviennent le goulot d'étranglement du nord-sud.

En résumé

NSX apporte l'agilité du réseau logiciel et une sécurité appliquée au plus près des charges de travail. Bien conçu, avec un overlay propre, des passerelles redondantes et une micro-segmentation menée par étapes, il devient un pilier de votre stratégie Zero Trust.
